Viele zukünftige Benutzer des Rekuperationssystems fragen sich, welche Arten von Wärmetauschern in Rekuperatoren verwendet werden? Das wichtigste Element jedes Rekuperators ist der oben erwähnte Wärmetauscher. Dank der Verwendung eines bestimmten Wärmetauschertyps ist es möglich, das Erreichen einer bestimmten Wärmerückgewinnungseffizienz und Lüftungseffizienz zu beeinflussen, die Betriebskosten zu senken und beim Kauf eines bestimmten Rückgewinnungsgeräts Geld zu sparen.

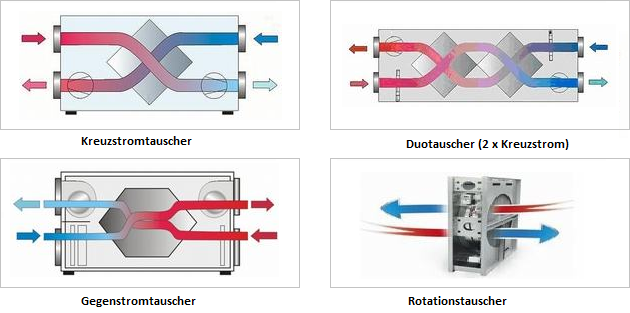

In Geräten für den Bedarf von Einfamilienhäusern werden am häufigsten Kreuzstrom- und Gegenstromwärmetauscher eingesetzt. In Kreuzstrom- und Gegenstromwärmetauschern können hohe Wirkungsgrade zusammen mit einer Vergrößerung ihrer Länge und einer Verringerung des Werts des Luftstroms erzielt werden.
Gegenstromwärmetauscher
Bei Gegenstromwärmetauschern verlaufen die Warm- und Kaltluftströme parallel und gegenläufig zueinander. Der Wärmeaustausch findet über eine große Fläche statt, wodurch die Austauscheffizienz steigt (unter Laborbedingungen bis zu 98 %). Der Wärmetauscher kann gegen Einfrieren geschützt werden, indem man ihn senkrecht aufstellt – so dass das Kondensat aus dem Tauscher abfließt. Auch Heizungen oder eine stufenlose Luftstromregelung kommen zum Einsatz. Einige Gegenstromwärmetauscher haben einen hohen Innenwiderstand und daher verbrauchen die Ventilatoren mehr Energie.
Kreuzstromtauscher
In Kreuzstromtauschern strömen Luftströme nebeneinander: warm – Auslass und kühl – extern. Sie sind durch eine Trennwand aus gut wärmeleitendem Material getrennt. Die Leitbleche sind oft gekerbt, um die Austauschfläche zu vergrößern. Der Wirkungsgrad der Kreuzstromwärmetauscher beträgt unter optimalen Bedingungen etwa 60 %, und bei Geräten ohne gute Isolierung oder bei solchen mit ungenauer Isolierung sinkt der Wirkungsgrad auf 30 ÷ 45 %. Durch die Verwendung von zwei Kreuzstromtauschern in einer Einheit ist es möglich, einen Wirkungsgrad von über 70 % und sogar über 85 % zu erreichen. Ihre Beliebtheit wird durch einfache Konstruktion und billige Herstellung bestimmt.
Rotationsaustauscher
Rotationswärmetauscher erreichen die höchste Effizienz der Rückgewinnung und sind frostbeständig bei niedrigen Temperaturen. Da sie jedoch die Luft (wenige Prozent der Abluft kehren zurück) und damit die Gerüche mischen, werden sie in unserem Klima am häufigsten in großen Industrieanlagen eingesetzt. Rotationswärmetauscher werden in Einheiten eingesetzt, die für Einfamilienhäuser in skandinavischen Ländern bestimmt sind.
Innovative Tauschertypen in Rekuperatoren
Die neuesten auf dem Markt erhältlichen Rückgewinnungsgeräte haben innovative Lösungen in Bezug auf Konstruktion und Funktionsprinzipien von Wärmetauschern. Daher ist es möglich, Gegenstrom-Spiralwärmetauscher und Gegenstrom-Spiralwärmetauscher mit Kühlkörper zu finden.
Die Verwendung eines Spiralwärmetauschers bewirkt, dass der Luftstrom im Gerät kreisförmig ist. Der Temperaturwirkungsgrad dieses Wärmetauschertyps kann 90 % übersteigen. Diese Wärmetauscher sind auch bei starkem Frost sehr frostbeständig.
Kreuz-Gegenstrom-Spiralwärmetauscher mit Wärmesenke (sog. Spiralwärmetauscher der zweiten Generation) benötigen dagegen keine Heizungen, um im Winter dem Raum warme Luft zuzuführen. Der Kühlkörper spielt eine wichtige Rolle, wodurch die Wärmeübertragungsfläche zunimmt. Der Wirkungsgrad dieses Wärmetauschertyps wird auf 85 bis 95 % geschätzt. Die Verwendung eines Kühlkörpers führte zu einer Verringerung der Größe des Wärmetauschers selbst und damit des gesamten Rekuperators.
