Die Konstruktion eines Rekuperators variiert je nach Typ eines bestimmten Geräts und seiner Montagemethode. Bei diesem Gerätetyp werden verschiedene Arten von Wärmetauschern verwendet. Einige Modelle sind mit zusätzlichen Funktionen ausgestattet. Viele Komponenten des Rekuperators sind jedoch unabhängig vom Modell gleich.
Wie ist ein Rekuperator aufgebaut? Die wichtigsten Elemente eines Rekuperators

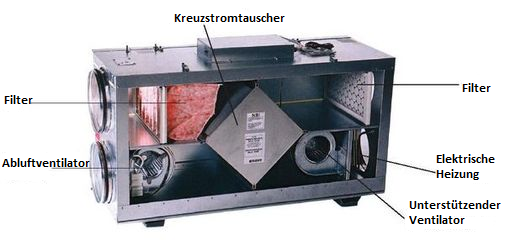

Die Hauptelemente des Rekuperators umfassen: einen Wärmetauscher, Filter, Ventilatoren (Zu- und Abluft) und eine elektrische Heizung.
Der Wärmetauscher wird als Herzstück des Rekuperators bezeichnet. Seine Aufgabe ist es, die aus den Räumen abgeführten Luftströme und die von außerhalb des Gebäudes zugeführte Luft auszutauschen. Es gibt drei Arten von Wärmetauschern, die in Rekuperatoren verwendet werden: Gegenstrom-, Rotations- und Kreuzstrom-Wärmetauscher. Der Unterschied zwischen ihnen liegt in der Art des Luftstroms und in der Konstruktion. Unabhängig von der Art des Wärmetauschers hat sein Betrieb eine ähnliche Wirkung.
Ventilatoren spielen im Rekuperator eine wichtige Rolle, da sie den Luftstrom mechanisch durch das Gerät zwingen. Einige Rekuperatoren verwenden einen einzigen Abluftventilator, normalerweise radial. Am effizientesten sind Geräte mit zwei Lüftern: Zuluft und Abluft. Dank entsprechender Sensoren (z. B. zur Messung der Luftfeuchtigkeit in Räumen) ist es möglich, ihre Drehung automatisch zu steuern. Die Menge des Luftstroms durch den Rekuperator kann auch manuell gesteuert werden. Es wird empfohlen, qualitativ hochwertige, langlebige Lüfter auf Lagern mit einer Leistung von 120 W zu verwenden.
In vielen Rekuperatoren werden Vorwärmer verwendet, die normalerweise am Ansaugkanal des Rekuperators installiert sind. Der Vorwärmer ist für die anfängliche Erwärmung der in das Gerät eingeblasenen Luft zuständig. Dieser Vorgang ist erforderlich, um den Wärmetauscher bei sehr niedrigen Temperaturen vor dem Einfrieren oder Vereisen zu schützen. Der Betrieb der Vorheizung verändert die Temperatur im Raum nicht.
An den Ansaug- und Abgasöffnungen des Rekuperators kommen spezielle Filter zum Einsatz. Ihre Aufgabe ist es, das Eindringen von Verunreinigungen in das Gerät zu verhindern. Rekuperationssysteme können auch mit Feuchtigkeits- und Kohlendioxidsensoren ausgestattet werden.
Bei Rekuperatoren spielt das Gehäuse eine wichtige Rolle. Seine Hauptaufgabe besteht darin, alle internen Komponenten des Geräts abzudecken. In einem guten Rekuperator wird ein schalldichtes Gehäuse verwendet. Es wird empfohlen, das Rekuperatorgehäuse thermisch und akustisch zu isolieren, da dies Energieverluste reduziert und den Geräuschpegel während des Betriebs des Geräts reduziert. Gehäuse in Rekuperatoren bestehen aus Metall oder Kunststoff.
